唱盤調整基本功

HI，今天TT要來說明的是唱盤的調整！
唱盤雖不像CDJ或數位器材一樣那麼多的功能，但是為了要讓唱針讀取訊號穩定和達到最好的聲音品質，其實也有不少調整的學問在！

而且DJ朋友們，常在外表演時，會用到不是屬於自己的唱盤，這時候可就要在表演前先把唱盤各部位調到穩定的狀態。所以我們在家就先把調整功練起來吧！

今天我們就來學學有哪些調整的工作吧！

唱盤要調整的部份 包括有唱盤的水平，唱頭的方位角….等等幾個工作。
但我們今天不全做說明，我們只針對我們在外時，比較常做的一些即時調整工作來做說明！

調整之前我想我們先來了解一些唱盤的基本知識：

唱臂的種類：

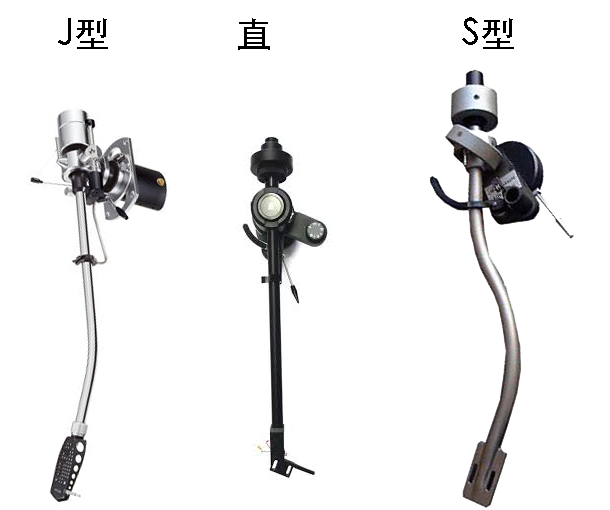

依照循軌的方式可以分為直切臂和曲臂，而曲臂一般為支軸固定於唱盤的一邊，有分S型(Technics )，J型和直臂（直臂非直切臂）。

物理特性：

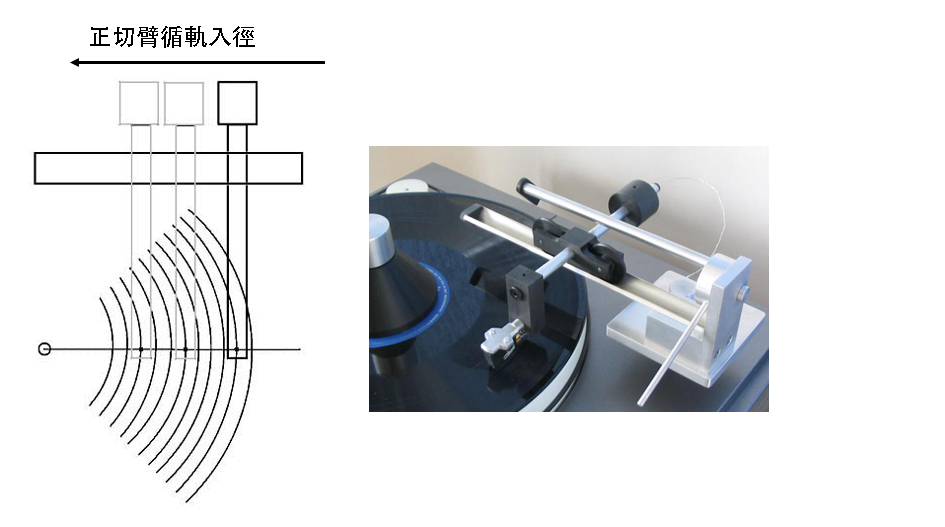

直切臂：
因為刻片刀在刻片時是以正切方式工作，而直切臂的唱片在循軌時和唱片也是呈正切拾取訊號，所以理論上較能完整讀取信號，以不失真的情況呈現聲音。

曲臂：
曲臂因為支軸固定於唱盤一邊，在唱片上是以畫弧形的方式在循軌（如圖），而因為這樣，所以曲臂在讀取唱片時可以說基乎以無正切的方式在循軌，這種因角度不正確的誤差稱循軌誤差(tracking error)。就是因為循軌誤差，會導致唱針無法完美的在V字形的音溝中行走，因而造成失真，角度誤差越大，失真越大！也可能產生破音！

而因為我們使用的DJ唱盤一般都是曲臂，所以以下我們說明的調整皆以曲臂為主！

我們剛剛有說到曲臂會有循軌誤差，因為循軌方向不是正切，所以從頭到尾都在誤差中拾取信號，那到底要怎麼辦？那我們就把誤差角度變小，至少失真降低！有兩個方式可以做到：
1.增長唱臂     2.設補償角 （offset Angle）

增長唱臂

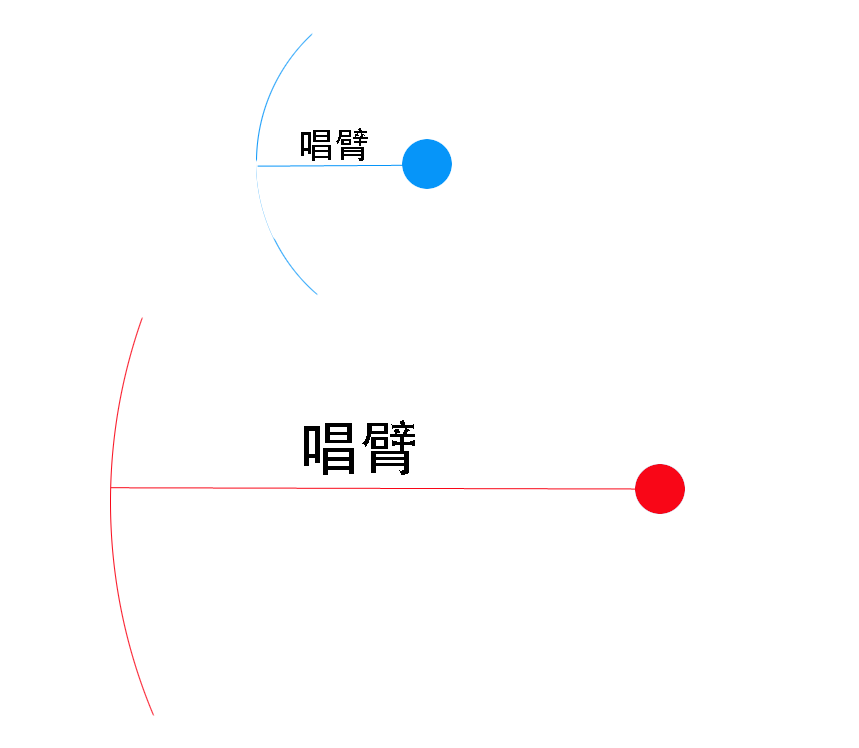

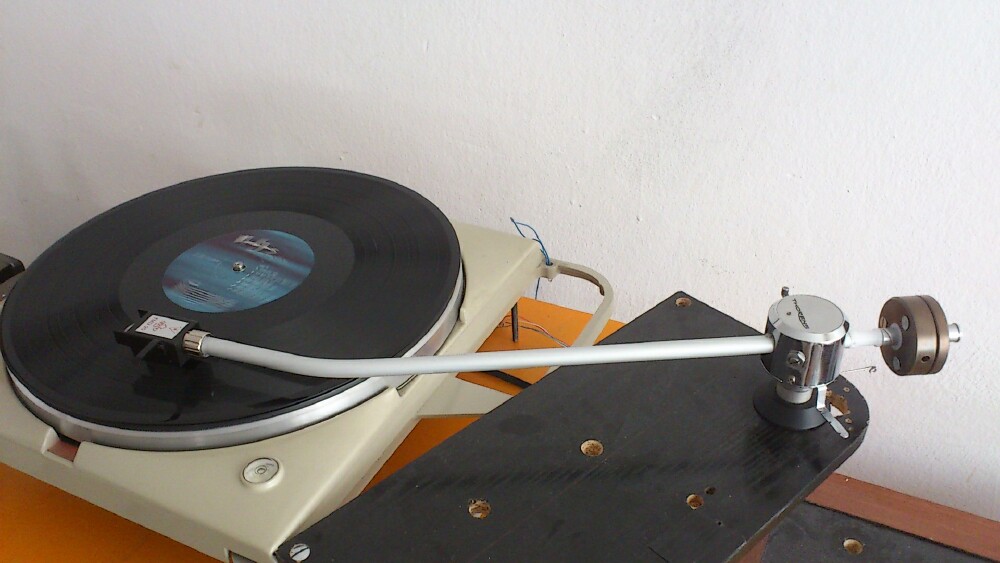

我們比較一下：從圖中知道，唱臂越長的劃的弧越接近直線，形成的誤差角度會越小。也越趨正切。

但是如果我們做一個像圖中一樣的長的唱臂，那我們的唱盤會變很大台，所以由於唱盤的大小，所以一般唱盤唱臂不會那麼長。我們一般看到的唱臂有9吋、10吋、14…等，像Technics SL-1200 mk5的唱臂是9吋！

既然受限於唱盤體積而不能讓唱臂那麼長，所以廠商只能在有限制的情況下計算並設計出有效臂長，由於臂長不足而產生的誤差角度會再加上補償角度來修正進而達到誤差角度減小！

所以你會看到有些唱臂會帶有偏角（補償角）的唱蓋：如圖！

增補償角：

除了加長唱臂長度，也可以增加補償角度來降低誤差角度。
什麼是補償角，也就是為了要唱針和唱片溝槽達到正切而調整的角度。
直臂是在唱蓋上做偏角（如上圖），而S臂和J臂的臂管已經有補償角度（如下圖右邊藍色唱臂）！

有沒有補償角有什麼差別呢？
如圖中有兩個唱臂，黃色唱臂是沒有補償角，藍色唱臂有補償角:

當黃色唱針讀取到紅色溝槽時，在那個黃色＆紅色的接點正切角度是綠線。可是因為黃唱臂沒有補償角，所以出現了黃線和綠線所夾的誤差角。

當藍色唱針讀取到紅色溝槽時，在那個藍色＆紅色的接點正切角度一樣是綠線，可是這次藍色唱臂有補償角度，所以藍色和綠色一樣正切紅色溝槽！形成0誤差角！

臂長＆補償角關係：

說明了以上之後，我們再補充一點，當唱臂越長，唱臂的循軌路徑會更趨於正切，所需要的補償角會越小！
我們剛剛提到，由於廠商在設計唱臂長度時，受到唱盤體積影響，在有限的範圍內，廠商會用幾何理論計算出一個有效臂長和一個最適合的補償角。
廠商會算有效臂長加補償角，算到讓唱臂在循軌時從外圈到內圈可以保持最低誤差角度（2度以內）。到達最低誤差時，會有兩個正切點：在唱片66mm和121mm的地方會出現0誤差角度的正切點。（正確位置是(66.04與120.9mm）

重點來了！
反過來話說：通常我們就是要調整好唱針在這兩個位置能出現正切，那唱臂整個循軌路徑達到低誤差角度！
那要那唱針能不能在這兩個位置正切，就要看我們的臂長和補償角有沒有正確囉！

那麼我們要開始進入調整主題囉！

調整第一部

臂長、調整overhang（超距）

廠商為了要達到最低誤差角度，已用幾何公式來算好一個有效臂長和補償角。
而一般廠商計算好的有效臂長下通常會超距(overhang)。

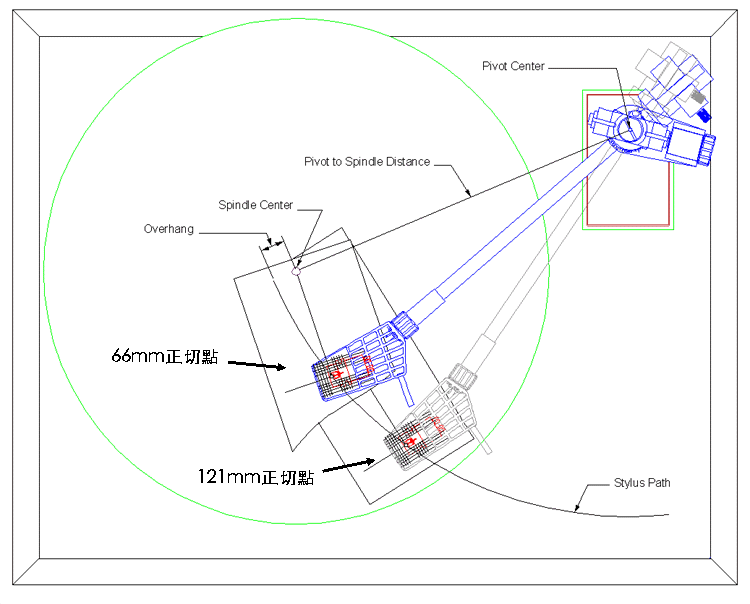

看下圖：有效臂長是指：唱臂軸心到唱針的距離。
超距等於： 唱臂拉到唱盤軸心，唱針超過唱盤軸心的距離

為何臂長要overhang，而不是剛好在唱盤軸心上或短於軸心呢？
因為經過計算，有overhang的保真程度會來得比唱針剛好在唱盤軸心的好，當然也不是說唱針超過唱盤軸心太多就是好，而是要經過幾何計算，在一個範圍內才會最保真！

講到這，我們不是要確認我們的有效臂長有沒有在廠商計算的值上嗎？
是阿， 但我們不用量唱臂長度，我們只要確認的是overhang距離，因為廠商算好的有效臂長有包含overhang距離，所以我們只要測overhang是否在正確值上即可。

調整
以Technics mk5為例，原廠計算的有效臂長是230mm，在這230mm下，會overhang達15mm，
那我們怎麼知道我現在overhang距離到底對不對？
原廠很貼心，在附件中有一個量測工具。

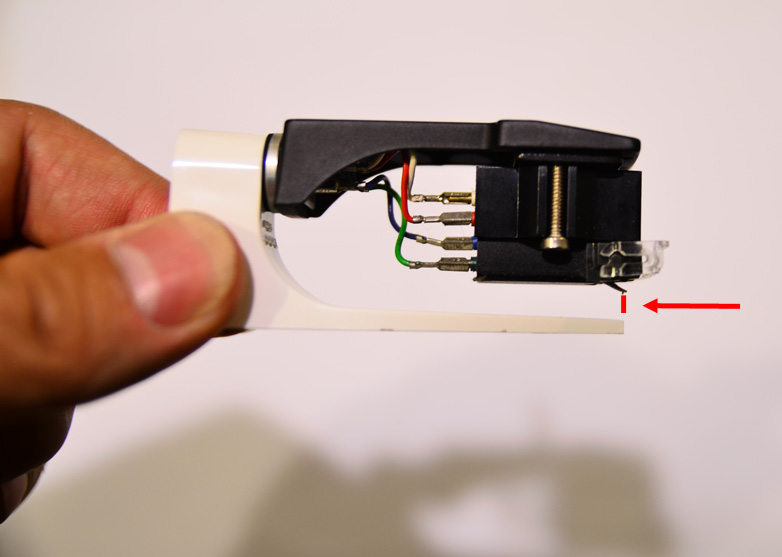

拿來將唱蓋裝上去，唱針和工具最前端位置對齊就可以讓臂長有正確的overhang距離，也就表示唱臂支軸到唱針有230mm了。

像下圖，有的人會把唱頭裝的比唱蓋長或短或剛好都會影響overhang距離而間接影響有效長度喔。

調整水平循軌角(Lateral Tracking Angle）

調整水平循軌角可以說就是調整正確的補償角度！
我們剛剛有說到，當計算好一個最好的補償角和有效臂長時，唱針從外向內讀取唱臂會有兩個零誤差角度的正切點：66mm和121mm。

那我們怎麼調補償角度？
以Technics mk5為例，他的S唱臂已經呈現了補償角度了，所以我們只要把唱頭裝正，基本上就是正確的補償角喔！

那麼我們就要來看看，當唱針讀到了這兩個位置時，整個唱頭形成的角度是否有跟直切角度一樣！

我們先用一張紙設計一個量規！只要三個步驟即可完成，很簡單！
1.先用在方格紙上找個位置當圓心畫一個唱盤軸心！
2.在以軸心為中心，向外算66mm處畫一條正切線，旁邊再畫幾條對齊線。
3.在以軸心為中心，向外算121mm處畫一條正切線，旁邊再畫幾條對齊線。

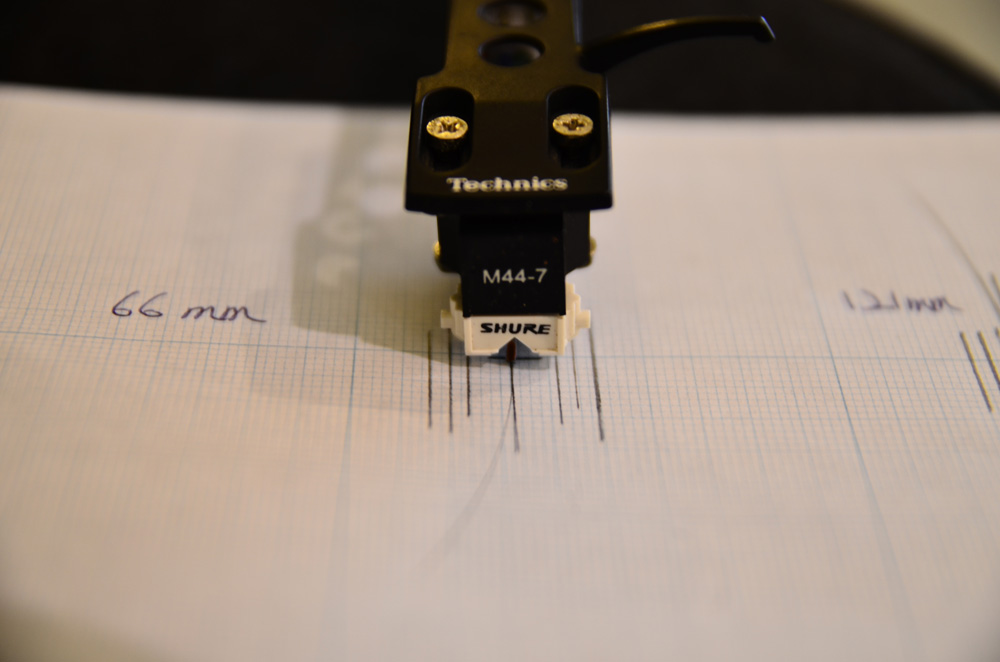

接下來把尺規套在唱盤上

再把唱針移到尺規的121mm上！在看看唱頭有沒有和正切線的對齊線平行。
下圖的補償角應該錯了，所以唱頭都沒有和正切線平行！

那我們再把唱頭角度調整一下，再放到尺規的121mm和66mm，終於和直切線平行了！
這樣就表示補償角和overhang正確了！

針壓調整（Tracking Force）

我們先來學會如何調整再來講一些理論的東西！
1.我們先將唱針裝上唱臂。
2.歸零：把秤錘調整到讓整個唱臂漂浮在半空中，即表示你目前給唱針的針壓為0g. 既然現在是0g.我們要記得把秤錘的刻度歸回0的位置。
3.找到你唱針的說明書，一般你買唱針都會附一張說明書，上面會寫針壓是幾克!我們現在用的是m447（針壓為1.5g~3g），所以我們秤錘往內加重，讓刻度表到原廠提供的針壓值，表示你已經給唱針一個正確針壓！

如果你要更正確的針壓，你也可以購買針壓器來測也可以喔。
為何要給正確針壓值？
一個正確的針壓可以帶來最漂亮的聲音表現！
而針壓的輕重是和音質有很大的關係，由於唱片溝槽中，低頻會在較深的地方，針壓不夠的話，可能比較會讀不到低頻，可能造成聲音較尖，
而針壓過重可能會讓聲音聽起來不夠清亮。
而一般DJ們在Scratch表演時，因為要防跳針，針壓可以壓重一點是沒有關係的，只是聲音不會達到最漂亮而已！當然，Scratch基本是不太重音質的！
但如果是一般混音接歌，到是可以稍微注重針壓的調整！

調整反作用力（Anti-Skating）

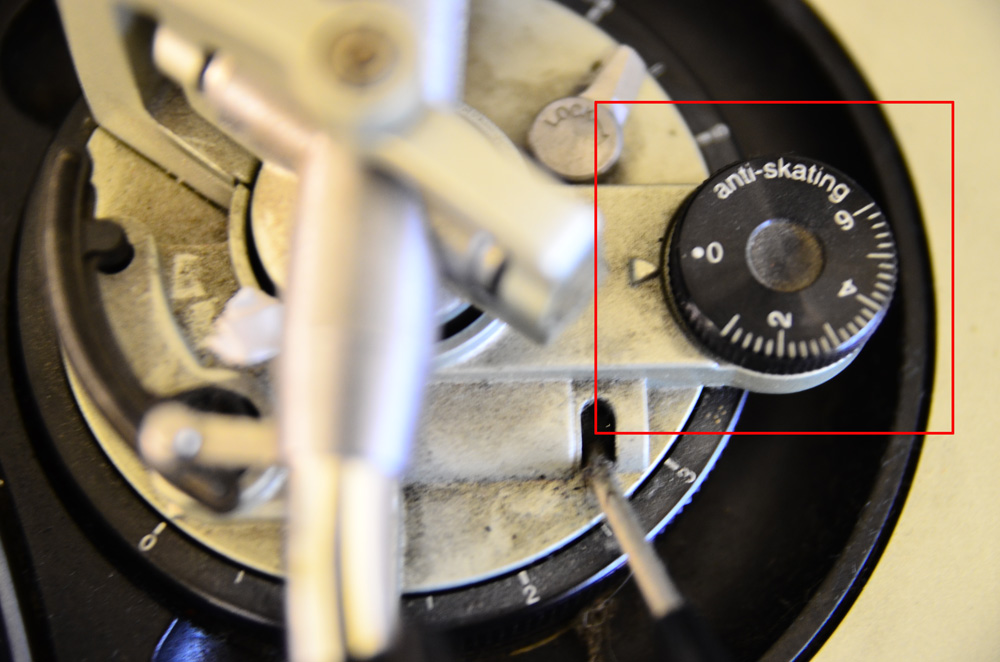

在Technics Mk5的S唱臂旁邊，我們會看到一個Anti-Skating的調整轉鈕，字面意思為抗滑。也就是給予反作用力（反推力）。

因為支點固定式唱臂在循著唱片音軌往內讀取時，越往內側會越產生一股向內拉的力量，而越重或越讀取到內側可能會有重力速度的關係而讓內拉力更大。或者是設補償角的唱臂也會比沒設的唱臂產生更多內拉力！
這股向內拉的力量可能會造成兩個問題，一個是滑針，一個是讀取聲音溝槽不平橫導致聲音失真。
如何調整：
1.一般來說，你的針壓下多少g,那麼anti-skating就調到多少！（就那麼簡單）
2.但是：注意，但是，一般因為唱臂軸承有摩擦力可以抵消一些向心力，所以基本上我們不會遇到滑針情況，所以其實你把anti-skating調到0即可。除非，你在唱蓋上加了一元硬幣，太重情況下那有可能會有滑針狀況！
3.關於向心力造成讀取溝槽不平衡的問題，如果你有下針壓，基本也會改善掉，所以到底該怎麼調整，爭議很多。
4.在直臂中，可能不會看到anti-skating調整，因為直臂相較於S唱臂是比較不會有滑針情況。

調整垂直循軌角（Vertical Tracking Angle）

垂直循軌角是唱針躺在唱片溝上，唱針桿和唱片所夾的角度！

垂直循軌角如何調整呢？就是利用調整唱臂高低來調整垂直循軌角！
1.先把唱針躺在唱片上！

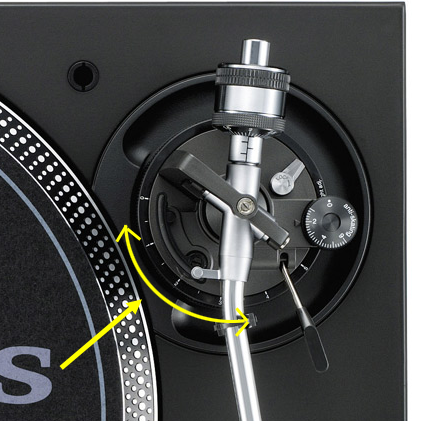

2.在唱臂總承座下是一個可以轉動的轉盤，是調整唱臂高度的，並且有刻度。

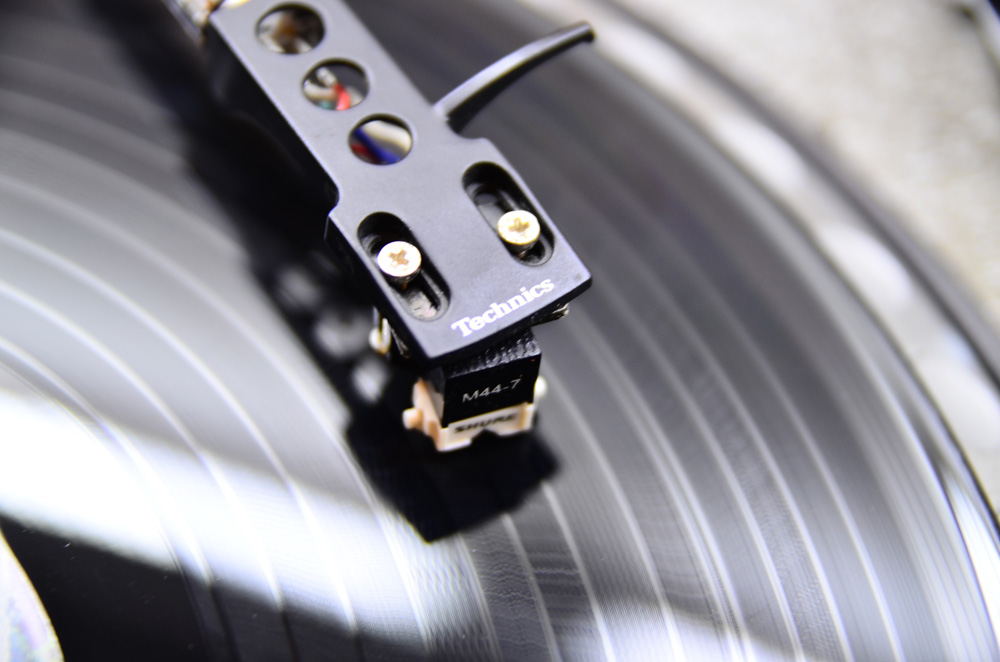

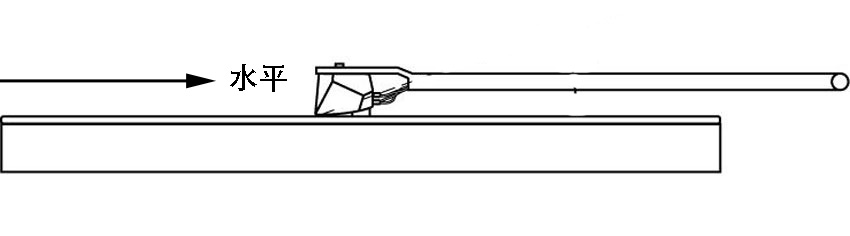

我們先不看刻度。直接微調高度讓唱臂看起來和唱片呈水平即可（如下圖）！

為何我們要調整垂直角呢？為何這麼簡單調到水平就好？
唱片在製作時，刻片機的刻刀刻片時會有一個垂直角度，理論上我們要讓唱針到唱片溝槽的垂直角度和刻片時一樣，這樣聲音才不會失真。
我們先舉例說明一下好了：
比如，shure原廠認為刻片刀在刻製唱片時的垂直角成15度，所以他生產一支名為V-15的唱針，當你唱蓋、唱臂與唱片水平時，這支針與唱片形成夾角15度也就是VTA是15度，這樣的話，垂直角度是和刻片刀一樣，而失真會很小。

可惜的是，刻片時的角度並沒有一個唯一標準。有0度、15度、20度。
就算你知道你的唱針和唱片呈現的夾角是15度。但你無法確認這張唱片到底當時刻的垂直角在幾度！
所以，我們就假設唱針原廠已經將唱針角度已設計的根刻片刀的垂直角度一樣，那麼我們就把唱蓋、唱臂調整至水平，那麼就會達到原廠預設的角度囉！（目前唱針廠大多角度會在20度）
不過如果你希望聲音能達到你的要求，就用耳朵聽完再微調高度。

Underhung（underhang）

什麼是underhung，underhung是指唱臂拉到唱盤軸心時，唱針未達唱盤軸心，而且基本不會設補償角！
使用Vestax或Stanton的直臂就是這樣的唱臂。

underhung唱臂因為幾何原理只有一個零誤差點，所以失真非常高，誤差角度最大可到大約-6度～17度。

而你可能在看完我們剛剛說到的補償角理論時，已經動手調整你的唱頭的補償角了（如下圖）！

我們的建議是：如果你沒經過詳細計算，請不要這麼做，你就保持唱頭是正的就好了！
為什麼：
我們剛有說到，設了補償角的唱臂內向力會增加！這樣容易滑針！
而underhung唱臂，主要設計就是減少內拉力，循軌時會較穩定，所以很受Scratch DJ的歡迎。
這種唱臂本來就是要犧牲音質來達到循軌穩定。如果你為了要提高音質而設補償角，那麼是一種矛盾的做法！

而且，一般這種唱臂設了補償角，可能唱針讀取到唱片某一端的誤差角度會變小，但另一端的角度又會變大的。
網路也有人實際測試Stanton STR8.150測試使用偏角，誤差值比沒用來的大！
所以，你只要保持一切都是直的即可！
如果真要調整：使用圓形針比較不容易眺針，而使用橢圓針因為誤差角度過大，會讓橢圓針容易傷到唱片溝槽！

調整總結

直臂是最早出現的唱臂，但因為角度產生的誤差，所以才會出現J型和S型唱臂，這兩種唱臂（請看文章最上面的圖示）就是因為在臂管上設有補償角度，所以臂管會有彎曲。
S型因為要改善失真問題而設了補償角，卻帶來更多的內拉力，而內拉力也會帶來拾取信號不平衡而失真的問題（雖然有anti-skating可抗內拉力）！
而直臂雖循軌誤差大，但較穩定，也有不少玩家認為，S唱臂的內拉力形成的失真比直臂因誤差角度過大而形成的失真更不能接受！
所以各有擁護者！
我們不是Hi-End的玩家，那麼我們就以最貼近我們需要的特點去選擇我們要的唱盤吧！
